Titan Grade 5, in der Werkstoffkunde auch als Ti-6Al-4V bekannt, ist die weltweit am häufigsten eingesetzte Titanlegierung. Kein anderer Titanwerkstoff vereint mechanische Leistungsfähigkeit, Korrosionsbeständigkeit und Biokompatibilität in dieser Kombination, was erklärt, warum Grade 5 in so unterschiedlichen Branchen wie der Luft- und Raumfahrt, der Medizintechnik und dem Maschinenbau eine zentrale Rolle spielt. Wer mit diesem Material arbeitet oder es beschaffen möchte, profitiert davon, seine metallurgischen Grundlagen und Verarbeitungseigenschaften zu kennen.
Chemische Zusammensetzung und metallurgische Besonderheiten
Ti-6Al-4V besteht zu etwa 90 % aus Titan, dem rund 6 % Aluminium und 4 % Vanadium beigemischt sind. Diese Zusammensetzung ist kein Zufall: Aluminium stabilisiert die Alpha-Phase des Titans und erhöht die Festigkeit bei gleichzeitig niedrigem Gewicht, während Vanadium die Beta-Phase stabilisiert und die Duktilität sowie die Warmumformbarkeit verbessert. Das Ergebnis ist eine sogenannte Alpha-Beta-Legierung mit einem ausgewogenen Eigenschaftsprofil.
Metallurgisch zeichnet sich Grade 5 durch eine feinkörnige Mikrostruktur aus, die durch gezielte Wärmebehandlung weiter beeinflusst werden kann. Je nach Glüh- oder Vergütungsparametern lassen sich Festigkeit und Zähigkeit innerhalb gewisser Grenzen gegeneinander abwägen. Diese Flexibilität macht die Legierung für Konstrukteure besonders interessant, da sie den Werkstoff an unterschiedliche Lastszenarien anpassen können, ohne das Grundmaterial zu wechseln.
Mechanische und physikalische Eigenschaften von Grade 5
Grade 5 erreicht im vergüteten Zustand eine Zugfestigkeit von typischerweise 900 bis über 1.000 MPa bei einer Dichte von nur 4,43 g/cm³. Zum Vergleich: Baustahl hat zwar eine ähnliche Festigkeit, wiegt aber mit rund 7,85 g/cm³ fast doppelt so viel. Dieses Verhältnis aus Festigkeit und Dichte, oft als spezifische Festigkeit bezeichnet, ist einer der Hauptgründe für den Einsatz dieser Titanlegierung überall dort, wo jedes Gramm zählt.
Neben der mechanischen Leistungsfähigkeit bietet der Werkstoff eine ausgezeichnete Korrosionsbeständigkeit gegenüber Salzwasser, Säuren und vielen chemischen Medien. Der thermische Ausdehnungskoeffizient liegt mit etwa 8,6 × 10⁻⁶ K⁻¹ deutlich unter dem von Aluminium, was Grade 5 auch für Anwendungen mit wechselnden Temperaturen geeignet macht. Die Dauerstandfestigkeit bleibt bis zu Temperaturen von rund 300 °C stabil, oberhalb davon nimmt die Kriechneigung spürbar zu.
Typische Einsatzbereiche in der Industrie
Die Luft- und Raumfahrt ist der historisch bedeutendste Abnehmer von Ti-6Al-4V. Triebwerkskomponenten, Strukturbauteile und Fahrwerksgehäuse profitieren gleichermaßen vom geringen Gewicht und der Temperaturbeständigkeit. Airbus und Boeing setzen die Legierung in erheblichen Mengen ein, und auch im Bereich der Raumfahrtstrukturen ist sie kaum wegzudenken.
In der Medizintechnik hat sich Grade 5 als Standardwerkstoff für Implantate etabliert: Hüftschäfte, Kniegelenkkomponenten und Dentalimplantate werden häufig aus dieser Legierung gefertigt, da sie biokompatibel ist und die Osseointegration, also das Einwachsen in Knochengewebe, begünstigt. Daneben findet der Werkstoff Anwendung im Motorsport, in der chemischen Verfahrenstechnik und zunehmend im Maschinenbau, wo Leichtbau und Korrosionsschutz gleichzeitig gefordert werden. Wer sich einen Überblick über verfügbare Titan- und Sonderwerkstoffe verschaffen möchte, findet dort eine breite Auswahl an Halbzeugformen.
Verarbeitbarkeit: Zerspanung, Umformung und Schweißen
Ti-6Al-4V gilt als anspruchsvoll in der Zerspanung, was vor allem auf seine geringe Wärmeleitfähigkeit zurückzuführen ist. Wärme, die beim Fräsen oder Drehen entsteht, kann nicht schnell genug abgeleitet werden und konzentriert sich an der Schneidkante. Das führt zu erhöhtem Werkzeugverschleiß und erfordert niedrige Schnittgeschwindigkeiten, scharfe Werkzeuge aus Hartmetall sowie reichlich Kühlschmierstoff. Mit der richtigen Prozessauslegung lassen sich dennoch gute Ergebnisse und enge Toleranzen erzielen.
Die Kaltumformung ist aufgrund der hohen Festigkeit und der Rückfederungsneigung eingeschränkt. Warmumformung im Bereich von 700 bis 950 °C ermöglicht dagegen komplexere Geometrien. Beim Schweißen verhält sich Grade 5 vergleichsweise gut, sofern die Schutzgasabdeckung konsequent eingehalten wird. Titan reagiert bei erhöhten Temperaturen empfindlich auf Sauerstoff und Stickstoff, weshalb Wolfram-Inertgas-Schweißen (WIG) unter Schutzgasatmosphäre oder im Vakuum die bevorzugte Methode ist. Eine sorgfältige Nahtvorbereitung und die Vermeidung von Verunreinigungen sind dabei keine optionalen Maßnahmen, sondern technische Notwendigkeiten.
Verfügbare Halbzeugformen und Normen

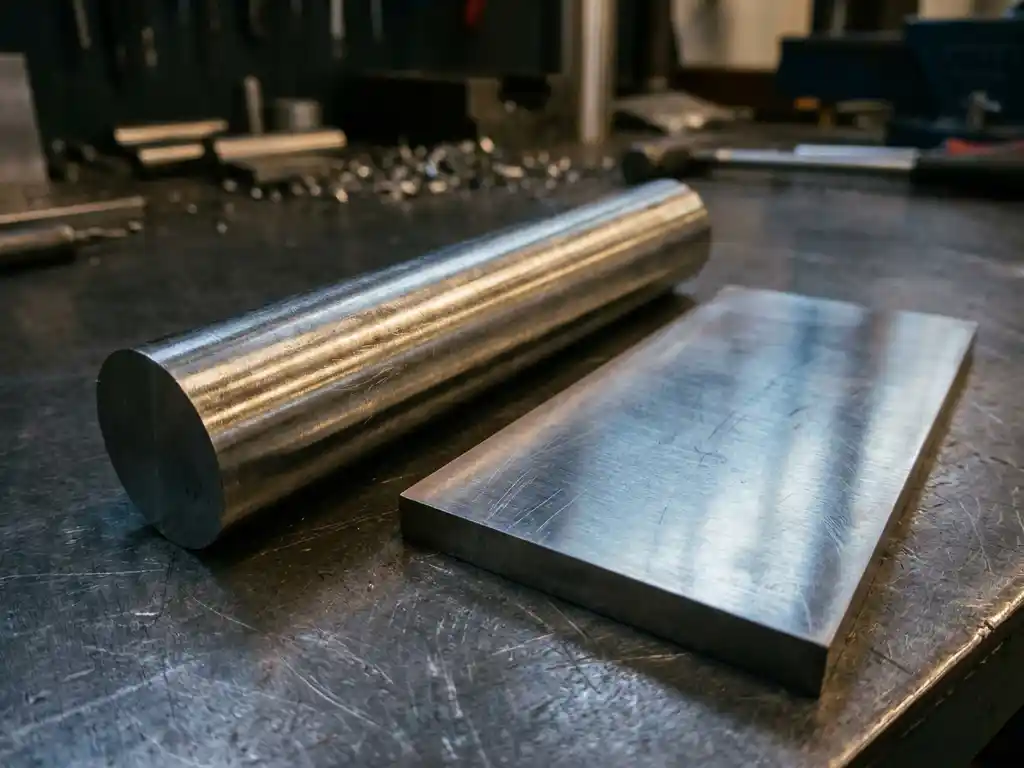

Ti-6Al-4V ist in einer Vielzahl von Halbzeugformen erhältlich: Stangen, Rohre, Bleche, Platten, Drähte und Schmiedestücke decken die gängigsten Bedarfe ab. Die Werkstoffnorm AMS 4928 ist in der Luft- und Raumfahrt weit verbreitet, während für medizinische Anwendungen häufig ASTM F136 gefordert wird, eine Variante mit reduziertem Sauerstoffgehalt (ELI, Extra Low Interstitials), die eine höhere Bruchzähigkeit bietet. Europäische Anwender orientieren sich an der EN ISO 5832-3 für Implantate sowie an der DIN EN ISO 24034 für Schweißzusätze.
Die Verfügbarkeit von Standardabmessungen ab Lager ist bei Titan im Vergleich zu Stahl oder Aluminium begrenzt, weshalb Beschaffungszeiten und Mindestmengen bei der Planung berücksichtigt werden sollten. Wer präzise Fixlängen benötigt, kann auf entsprechende Fixlängen-Zuschnitte zurückgreifen, um Materialverlust und Nachbearbeitungsaufwand zu reduzieren. Die Wahl der richtigen Halbzeugform beeinflusst nicht nur den Preis, sondern auch die Bearbeitungsstrategie und die erreichbaren Toleranzen im fertigen Bauteil.
Wie KLEINEBERG bei der Beschaffung von Titan Grade 5 unterstützt
Als Vollsortimentanbieter für Metallhalbzeug mit langjähriger Erfahrung in Sonderwerkstoffen bietet die H.KLEINEBERG GmbH konkrete Unterstützung für Betriebe, die mit Ti-6Al-4V arbeiten:
- Lagerware in gängigen Halbzeugformen wie Stangen, Blechen und Platten für kurze Lieferzeiten ohne lange Vorlaufzeiten
- Präzise Fixlängen-Zuschnitte durch den eigenen Sägemaschinenpark, Einzelschnitte zum Folgetag möglich
- Kompetente Beratung zu Werkstoffauswahl und Normvarianten (z. B. Standard Grade 5 vs. ELI) durch erfahrene Vertriebsmitarbeiter
- Lieferung im gesamten norddeutschen Raum mit eigenem LKW-Fuhrpark
- Qualitätsmanagement nach DIN EN ISO 9001, zertifiziert seit 1995
Ob für einen Prototypen, eine Kleinserie oder den laufenden Serienbedarf: KLEINEBERG liefert die passende Halbzeugform im richtigen Zuschnitt. Nehmen Sie Kontakt auf und schildern Sie Ihren Bedarf, damit das Team schnell und konkret reagieren kann.
