Wer technische Zeichnungen liest oder Bauteile in Auftrag gibt, stößt unweigerlich auf geometrische Toleranzen. Zwei Begriffe tauchen dabei besonders häufig auf: Formtoleranz und Lagetoleranz. Obwohl beide zur Gruppe der geometrischen Toleranzen nach DIN ISO 1101 gehören und gemeinsam die Fertigungsqualität eines Bauteils definieren, beschreiben sie grundlegend verschiedene Eigenschaften. Den Unterschied zwischen Formtoleranz und Lagetoleranz zu kennen, ist nicht nur für Konstrukteure relevant, sondern für jeden, der Metallteile beschafft, prüft oder verarbeitet.
Formtoleranzen: Eigenschaften einzelner Geometrieelemente
Eine Formtoleranz beschreibt, wie stark ein einzelnes Geometrieelement von seiner idealen geometrischen Form abweichen darf. Sie bezieht sich immer auf ein Element für sich allein, ohne Bezug zu einem anderen Bauteilmerkmal. Typische Formtoleranzen sind Geradheit, Ebenheit, Rundheit und Zylinderform.

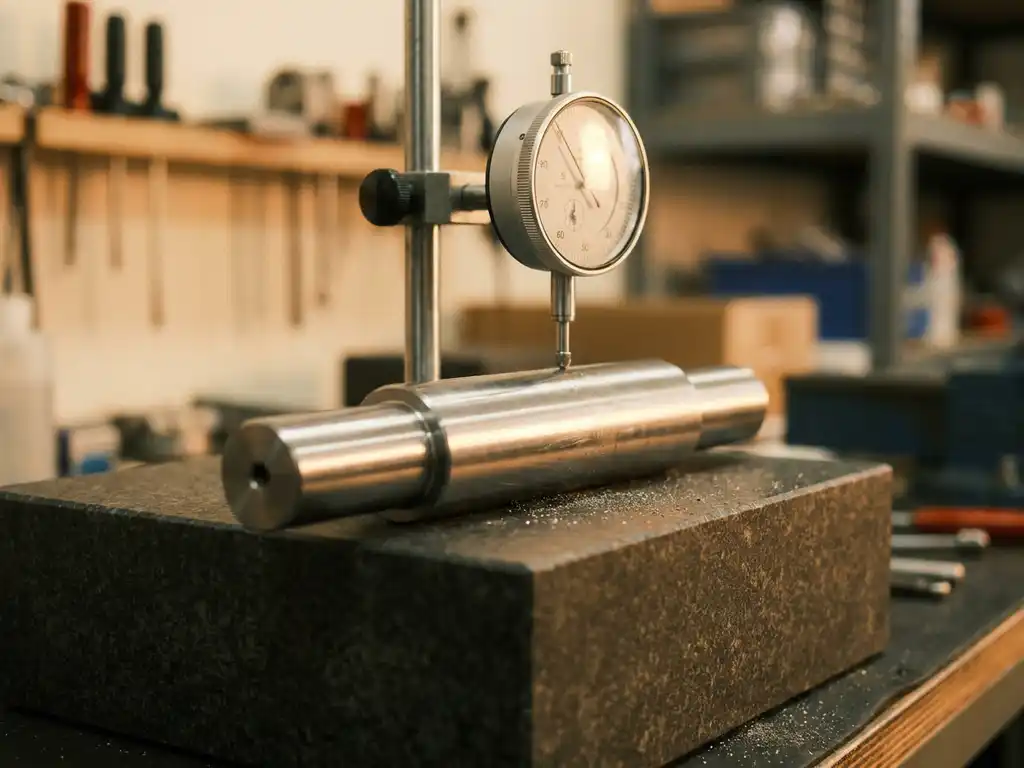

Ein Beispiel: Eine Welle soll möglichst rund sein. Die Rundheitstoleranz legt fest, wie weit der tatsächliche Querschnitt von einem perfekten Kreis abweichen darf. Die Toleranzzone ist dabei ein zweidimensionaler Bereich, innerhalb dessen die Kontur des Elements liegen muss. Entscheidend ist, dass diese Angabe keinerlei Bezugselement benötigt. Die Welle wird nicht in Relation zu einem anderen Merkmal bewertet, sondern ausschließlich in sich selbst.
Formtoleranzen sind besonders relevant bei Bauteilen, die in Führungen laufen, dichtend wirken oder hohen Flächenpressungen ausgesetzt sind. Bei Fixlängen-Zuschnitten aus Stahl oder Aluminium spielt die Ebenheit der Schnittfläche eine praktische Rolle, wenn das Teil direkt als Auflagefläche oder Passstück weiterverarbeitet wird.
Lagetoleranzen: Beziehung zwischen mehreren Geometrieelementen
Lagetoleranzen gehen einen Schritt weiter: Sie beschreiben die zulässige Abweichung der Lage, Richtung oder des Laufs eines Geometrieelements in Bezug auf ein oder mehrere Bezugselemente. Ohne ein Bezugssystem sind Lagetoleranzen nicht definierbar.
Zur Gruppe der Lagetoleranzen gehören Angaben wie Parallelität, Rechtwinkligkeit, Neigung, Position, Koaxialität und Symmetrie. Wenn beispielsweise eine Bohrung exakt senkrecht zur Bauteiloberfläche stehen muss, wird das über eine Rechtwinkligkeitstoleranz mit Bezug auf diese Fläche angegeben. Die Toleranzzone ist dann ein Raum oder eine Fläche, innerhalb derer die Achse der Bohrung liegen darf, immer relativ zum definierten Bezug.
Lagetoleranzen sind in der Metallverarbeitung besonders dann entscheidend, wenn mehrere Bauteile zusammengefügt werden. Passgenaue Montage, spielfreie Verbindungen und reproduzierbare Funktion hängen davon ab, dass Bohrungen, Achsen und Flächen nicht nur für sich korrekt geformt sind, sondern auch zueinander stimmen. Gerade im Maschinen- und Anlagenbau, wo Baugruppen aus vielen Einzelteilen bestehen, sind Lagetoleranzen häufig die anspruchsvollere und fertigungstechnisch aufwendigere Angabe.
Die entscheidenden Unterschiede im direkten Vergleich
Der grundlegende Unterschied liegt im Bezug: Formtoleranzen sind bezugslos, Lagetoleranzen nicht. Diese scheinbar einfache Unterscheidung hat weitreichende Konsequenzen für Konstruktion, Fertigung und Qualitätsprüfung.
Bezugssystem und Messaufwand
Bei der Prüfung einer Formtoleranz genügt es, das Element selbst zu messen. Bei einer Lagetoleranz muss zunächst das Bezugssystem definiert und eingemessen werden, bevor die eigentliche Messung beginnen kann. Das erhöht den Prüfaufwand und erfordert entsprechende Messtechnik.
Toleranzzone und ihre Interpretation
Formtoleranzzonen sind immer an das Element selbst gebunden und bewegen sich mit ihm. Lagetoleranzzonen sind dagegen im Raum fixiert, durch das Bezugselement definiert. Eine Bohrung kann also perfekt rund sein (gute Formtoleranz) und trotzdem an der falschen Stelle sitzen (schlechte Lagetoleranz). Beide Toleranzarten müssen unabhängig voneinander eingehalten werden.
Normung und Symbole
DIN ISO 1101 teilt geometrische Toleranzen in vier Hauptgruppen ein: Form, Profil, Richtung und Ort sowie Lauf. Was im Alltag oft vereinfachend als „Formtoleranz“ und „Lagetoleranz“ bezeichnet wird, umfasst in der Norm also mehrere Untergruppen. Richtungs- und Ortstoleranzen (wie Parallelität oder Position) sowie Lauftoleranzen (wie Rundlauf und Planlauf) gehören alle zu den bezugsbehafteten Toleranzen und werden im weiteren Sinne den Lagetoleranzen zugeordnet.
Praxisrelevanz für die Bauteilbeschaffung und Materialauswahl
Für die Beschaffung von Halbzeugen und Rohteilen hat das Verständnis dieser Toleranzarten konkrete Auswirkungen. Wer weiß, welche geometrischen Anforderungen sein Bauteil erfüllen muss, kann gezielter auswählen, welches Material und welcher Ausgangszustand geeignet sind.
Gezogene oder geschliffene Profile weisen von Haus aus engere Formtoleranzen auf als gewalzte oder gesägte Produkte. Für Anwendungen mit hohen Anforderungen an Geradheit oder Ebenheit kann es sinnvoll sein, auf Präzisionsmaterial zurückzugreifen, anstatt ein Standardhalbzeug nachzuarbeiten. Bei Aluminiumprodukten etwa unterscheiden sich gezogene Stangen und gewalzte Platten deutlich in ihrer Ausgangsebenheit und Maßhaltigkeit.
Lagetoleranzen hingegen lassen sich in der Regel nicht durch die Materialwahl allein erfüllen. Sie entstehen durch den Bearbeitungsprozess: Fräsen, Bohren, Schleifen. Das Ausgangsmaterial liefert die geometrische Grundlage, aber die Lagegenauigkeit ergibt sich erst durch die Bearbeitung und die dabei eingesetzten Spann- und Messverfahren. Ein maßhaltiges, formstabiles Halbzeug ist dennoch die Voraussetzung dafür, dass nachfolgende Bearbeitungsschritte reproduzierbar und wirtschaftlich durchführbar sind.
Für Lohnfertiger und Maschinenbauer bedeutet das: Die Toleranzangaben auf der Zeichnung sollten bereits bei der Materialbestellung bekannt sein, nicht erst beim Aufspannen auf der Maschine. Wer Rohmaterial mit schlechter Ausgangsebenheit oder starkem Verzug erhält, muss mehr Aufmaß einplanen und verliert Zeit und Material.
